0 引言

紫外光固化涂料自20世紀(jì)60年代問世以來，在木材涂料領(lǐng)域得到廣泛應(yīng)用。根據(jù)相關(guān)報道，UV光固化木器涂料的使用量占木器涂料總量的四分之一，主要是由于其具有固化快、耗能低、易于生產(chǎn)、固化得到涂層性能好等優(yōu)點。我國的紫外光固化涂料的技術(shù)發(fā)展基本與國際同步，形成了較為先進(jìn)的研究體系。近年來，新型引發(fā)劑、活性稀釋劑、及感光低聚物的研制取得了一些進(jìn)展，提升了紫外光固化涂料的質(zhì)量。未來光固化涂料在低黏度低聚物和活性稀釋劑方面還要加大研究力度，繼續(xù)降低光固化涂料中活性稀釋劑的用量，改善部分活性稀釋劑的毒性，解決光固化反應(yīng)過程的厭氧性問題，在深層固化及有色涂層固化方面也需要取得更大突破，擴(kuò)大紫外光固化涂料的應(yīng)用領(lǐng)域。目前國內(nèi)紫外光固化木器涂料分為以活性單體為稀釋劑的紫外光固化木器涂料和以水為稀釋劑的紫外光固化木器涂料兩種，在地板和家具行業(yè)大量使用的多以活性單體為稀釋劑的紫外光固化涂料為主。紫外光固化涂料產(chǎn)品的執(zhí)行標(biāo)準(zhǔn)HG/T 3655-2012《紫外光（UV）固化木器涂料》和HG/T 5183-2017《水性紫外光（UV）固化木器涂料》，自發(fā)布實施以來，對促進(jìn)紫外光（UV）固化涂料行業(yè)的技術(shù)進(jìn)步起到了巨大的推動作用。由于行業(yè)的發(fā)展和進(jìn)步，特別是目前廣大消費者對產(chǎn)品安全性要求越來越高，對紫外光固化木器涂料標(biāo)準(zhǔn)的內(nèi)容進(jìn)行修訂，尤其在產(chǎn)品性能要求方面進(jìn)行提升，才能促進(jìn)行業(yè)的發(fā)展進(jìn)步。2022年5月工業(yè)和信息化部發(fā)文《關(guān)于印發(fā)2022年第一批行業(yè)標(biāo)準(zhǔn)制修訂和外文版項目計劃的通知》（工信廳科函〔2022〕94號），批準(zhǔn)了《紫外光（UV）固化木器涂料》行業(yè)標(biāo)準(zhǔn)修訂的立項申請，項目計劃編號：2022-0173T-HG。該標(biāo)準(zhǔn)目前已發(fā)布，新標(biāo)準(zhǔn)的發(fā)布號為HG/T 3655-2024《紫外光（UV）固化木器涂料》。

1 新標(biāo)準(zhǔn)的適用范圍

修訂后的標(biāo)準(zhǔn)以HG/T 3655—2012為主，整合了HG/T 5183—2017的內(nèi)容，而HG/T 5183—2017適用于水性紫外光（UV）固化木器涂料，因此將“水性紫外光（UV）固化木器涂料”納入修訂后標(biāo)準(zhǔn)的適用范圍。

2 新標(biāo)準(zhǔn)的產(chǎn)品分類

由于裝飾板產(chǎn)品的市場日益擴(kuò)大，將分類中的“家具等木器用面漆”改為“家具、裝飾板等木器用面漆”。由于標(biāo)準(zhǔn)適用范圍的變化，分類也隨之變化，又分為“水性紫外光（UV）固化木器涂料和非水性紫外光（UV）固化木器涂料”。

3 新標(biāo)準(zhǔn)性能要求中項目的設(shè)置

這次修訂對紫外光（UV）固化木器涂料設(shè)置了在容器中狀態(tài)、細(xì)度、耐凍融性、貯存穩(wěn)定性、固化性能、涂膜外觀等22個項目，如表1所示。

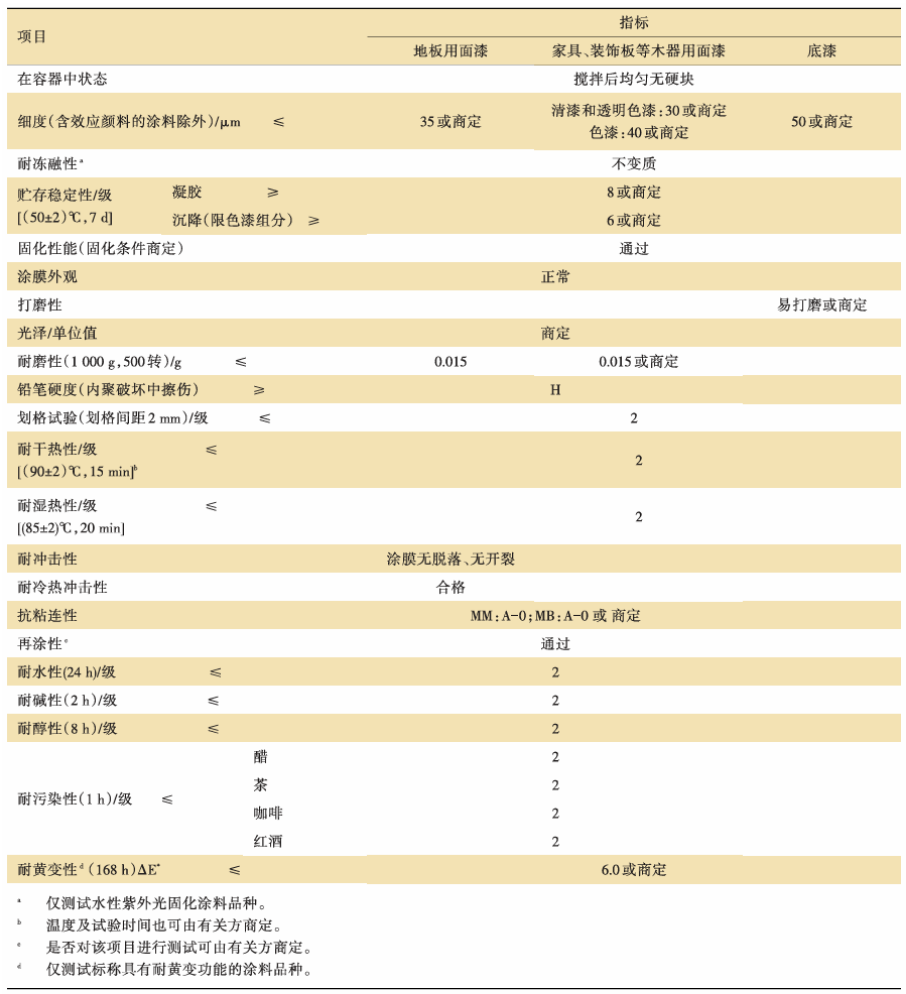

表1  性能要求設(shè)置

對于其中爭議較大的“鉛筆硬度”項目，雖然在工作組討論過程中有廠家反映UV涂料在玻璃板上的附著力不太好，可能會影響測試結(jié)果，但是木板是軟底材，用來做“鉛筆硬度”項目測試，結(jié)果也會有影響。因此驗證試驗的“鉛筆硬度”項目的底材還是維持原標(biāo)準(zhǔn)中的玻璃板。在測試過程中除了1個樣品可能由于底材的原因結(jié)果不太理想，其他14個樣品均無明顯變化，因此，本標(biāo)準(zhǔn)中的底材和指標(biāo)均與原標(biāo)準(zhǔn)保持一致。

本標(biāo)準(zhǔn)與上一版 HG/T 3655—2012《紫外光（UV）固化木器涂料》相比，本標(biāo)準(zhǔn)試驗項目變化、試驗方法變化、指標(biāo)變化如下：

3.1 試驗項目變化

由于修訂后的標(biāo)準(zhǔn)整合了HG/T 5183—2017的內(nèi)容，因此增加HG/T 5183—2017標(biāo)準(zhǔn)中的“耐凍融性”、“耐濕熱性”、“耐沖擊性”、“抗粘連性”項目。

為了驗證地板涂料涂層經(jīng)過高溫高濕與低溫環(huán)境中快速轉(zhuǎn)變（如鋪設(shè)地暖、早晚溫差大的環(huán)境條件下），性能還可保持穩(wěn)定。從而設(shè)置了“耐冷熱沖擊性”項目。

在施工過程中，同種涂料經(jīng)過多次涂裝，是否能保持基礎(chǔ)原有的涂膜性能不發(fā)生改變?；虍a(chǎn)品一次施工后，顏色外觀效果、理化性能不達(dá)標(biāo)，需要返工修復(fù)，重新涂裝一道（或者進(jìn)行打磨后），重新涂裝一道同樣的產(chǎn)品，是否能與一次施工合格的產(chǎn)品指標(biāo)達(dá)到一致。從而設(shè)置了“再涂性”項目。

3.2 試驗方法變化

本標(biāo)準(zhǔn)所設(shè)置項目基本全部采用國內(nèi)或國外普遍采用的標(biāo)準(zhǔn)試驗方法，科學(xué)嚴(yán)謹(jǐn)，具備可操作性、適用性。紫外光（UV）固化木器涂料的“貯存穩(wěn)定性”項目已制定了方法標(biāo)準(zhǔn)，本標(biāo)準(zhǔn)修訂時改為直接采用“貯存穩(wěn)定性”的方法標(biāo)準(zhǔn)進(jìn)行測試。耐冷熱沖擊性項目參照標(biāo)準(zhǔn)GB/T 4893.7—2013規(guī)定執(zhí)行，同時考慮到產(chǎn)品實際測試結(jié)果的適用性，將測試條件進(jìn)行了調(diào)整，結(jié)果更具普遍的參考性其余項目的測試方法變化是由于引用的方法標(biāo)準(zhǔn)進(jìn)行了修訂，而試驗方法隨之發(fā)生變化。

3.3 指標(biāo)變化

由于市場對產(chǎn)品要求的提高，底漆的“細(xì)度”項目指標(biāo)由“70或商定”改為：“50或商定”。

從驗證試驗結(jié)果可知，“耐磨性”項目結(jié)果小于等于0.010g的樣品只有3個，占20%；“耐磨性”項目結(jié)果小于等于0.015g的樣品有7個，占47%。HG/T 3655-2012《紫外光（UV）固化木器涂料》標(biāo)準(zhǔn)中“耐磨性”的指標(biāo)為≤0.010g，而HG/T 5183-2017《水性紫外光（UV）固化木器涂料》標(biāo)準(zhǔn)中“耐磨性”的指標(biāo)為≤0.015g，由于用途一樣，將兩個標(biāo)準(zhǔn)的指標(biāo)進(jìn)行統(tǒng)一，經(jīng)工作組會議討論和綜合考慮，指標(biāo)設(shè)置為“地板用面漆≤0.015g；家具、裝飾板等木器用面漆≤0.015g或商定”。

4 底材變化

HG/T 3655-2012中使用的部分底材為淺色貼面膠合板，由于近幾年的板材發(fā)展趨勢以多層實木板、顆粒板、密度板居多，目前市面上購買淺色貼面膠合板難度較大，且淺色貼面膠合板容易變形，原標(biāo)準(zhǔn)中使用的底材貼面膠合板逐步被市場淘汰，紫外光（UV）固化木器涂料的主要功能是保護(hù)和裝飾木器材料，因此我們在標(biāo)準(zhǔn)中使用的測試底材應(yīng)盡可能符合實際情況，將原標(biāo)準(zhǔn)中的貼面膠合板改為多層實木板，并選擇部分項目進(jìn)行了驗證試驗，因此新標(biāo)準(zhǔn)中底材改為多層實木板。

5 結(jié)語

通過調(diào)研HG/T 3655-2012《紫外光（UV）固化木器涂料》和HG/T 5183-2017《水性紫外光（UV）固化木器涂料》在光固化行業(yè)內(nèi)的使用情況，結(jié)合近年來對紫外光（UV）固化木器涂料的檢測數(shù)據(jù)、標(biāo)準(zhǔn)的實際使用經(jīng)驗、行業(yè)的技術(shù)水平和行業(yè)發(fā)展趨勢，再通過收集有代表性的產(chǎn)品進(jìn)行驗證試驗，最終確定了標(biāo)準(zhǔn)的試驗項目、試驗方法和指標(biāo)要求等技術(shù)內(nèi)容。本標(biāo)準(zhǔn)修訂時根據(jù)目前國內(nèi)產(chǎn)品的技術(shù)水平狀況和實際使用需求，同時結(jié)合目前我國技術(shù)現(xiàn)狀和發(fā)展趨勢來制定的，具有先進(jìn)性和可操作性，所采用的試驗方法基本為國內(nèi)外通用的方法。該標(biāo)準(zhǔn)修訂后，能夠更好地推廣紫外光固化涂料，加快代替高污染的溶劑型涂料。

作者：周湘玲

（1.中海油常州涂料化工研究院有限公司；2.國恒信（常州）檢測認(rèn)證技術(shù)有限公司；3.國家涂料工程技術(shù)研究中心；4.海洋石油工業(yè)腐蝕防護(hù)重點實驗室）

來源：涂層與防護(hù)
